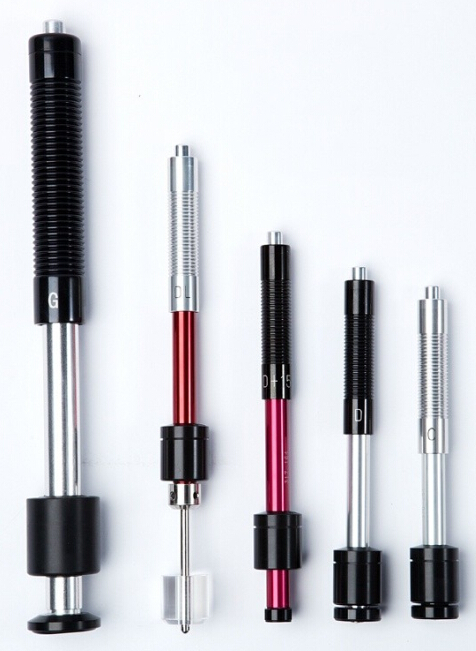

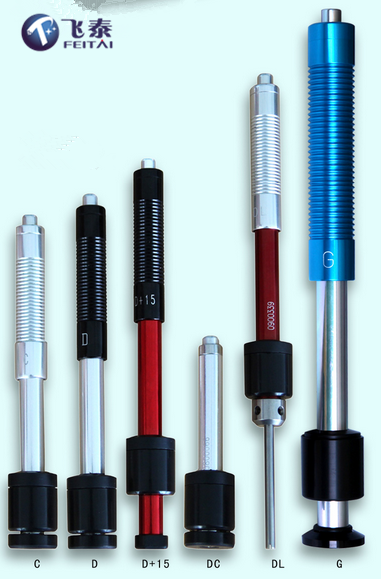

沖擊裝置技術參數一覽
異型沖擊裝置 | DC（D）/DL | D+15 | C | G | E（需進口） | |||||
沖擊能量 | 11mJ | 11mJ | 2.7mJ | 90mJ | 11mJ | |||||
球頭硬度: | 1600HV | 1600HV | 1600HV | 1600HV | 5000HV | |||||
沖擊裝置直徑: | 20mm | 20mm | 20mm | 30mm | 20mm | |||||
試件大硬度 | 940HV | 940HV | 1000HV | 650HB | 1200HV | |||||
試件表面平均粗糙度Ra: | 1.6μm | 1.6μm | 0.4μm | 6.3μm | 1.6μm | |||||
試件小重量: | 大于5kg | 大于5kg | 大于1.5kg | 大于15kg | 大于5kg | |||||
試件小厚度 | 5mm | 5mm | 1mm | 10mm | 5mm | |||||
球頭壓痕尺寸 | ||||||||||
硬度300HV時 | 壓痕直徑 | 0.54mm | 0.54mm | 0.38mm | 1.03mm | 0.54mm | ||||
硬度600HV時 | 壓痕直徑 | 0.54mm | 0.54mm | 0.32mm | 0.90mm | 0.54mm | ||||
硬度800HV時 | 壓痕直徑 | 0.35mm | 0.35mm | 0.35mm | -- | 0.35mm | ||||
沖擊裝置適用范圍 | DC型測量孔或園柱筒內;DL型測量細長窄槽或孔 | D+15型測量溝槽或凹入的表面 | C型測量小輕薄部件及表面硬化層 | G型測量大厚重及表面較粗糙的鑄鍛件 | E型測量硬度高的材料 | |||||
沖擊裝置測試范圍表
材料 | 硬度制 | 沖擊裝置 | |||||
D/DC | D+15 | C | G | E | DL | ||
Steel and cast steel | HRC | 17.9～68.5 | 19.3～67.9 | 20.0～69.5 |
| 22.4～70.7 | 20.6～68.2 |
HRB | 59.6～99.6 |
|
| 47.7～99.9 |
| 37.0～99.9 | |
HRA | 59.1～85.8 |
|
|
| 61.7～88.0 |
| |
HB | 127～651 | 80～638 | 80～683 | 90～646 | 83～663 | 81～646 | |
HV | 83～976 | 80～937 | 80～996 |
| 84～1042 | 80～950 | |
HS | 32.2～99.5 | 33.3～99.3 | 31.8～102.1 |
| 35.8～102.6 | 30.6～96.8 | |
Steel鍛鋼 | HS | 32.2～99.5 |
|
|
|
|
|
CWT、ST | HRC | 20.4～67.1 | 19.8～68.2 | 20.7～68.2 |
| 22.6～70.2 |
|
HV | 80～898 | 80～935 | 100～941 |
| 82～1009 |
| |
Stainless steel | HRB | 46.5～101.7 |
|
|
|
|
|
HB | 85～655 |
|
|
|
|
| |
HV | 85～802 |
|
|
|
|
| |
GC. IRON | HRC |
|
|
|
|
|
|
HB | 93～334 |
|
| 92～326 |
|
| |
HV |
|
|
|
|
|
| |
NC、IRON | HRC |
|
|
|
|
|
|
HB | 131～387 |
|
| 127～364 |
|
| |
HV |
|
|
|
|
|
| |
C．ALUM | HB | 19～164 |
| 23～210 | 32～168 |
|
|
HRB | 23.8～84.6 |
| 22.7～85.0 | 23.8～85.5 |
|
| |
BRASS | HB | 40～173 |
|
|
|
|
|
HRB | 13.5～95.3 |
|
|
|
|
| |
BRONZE銅錫(鋁)合金 | HB | 60～290 |
|
|
|
|
|
COPPER純銅 | HB | 45～315 |
|
|
|
|
|
示值誤差和示值重復性表
序號 | 沖擊裝置類型 | 標準里氏硬度塊硬度值 | 示值誤差 | 示值重復性 |
1 | D | 760±30HLD | ±6 HLD | 6 HLD |
2 | DC | 760±30HLDC | ±6 HLDC | 6 HLD |
3 | DL | 878±30HLDL | ±12 HLDL | 12 HLDL |
4 | D+15 | 766±30HLD+15 | ±12 HLD+15 | 12 HLD+15 |
5 | G | 590±40HLG | ±12 HLG | 12 HLG |
6 | E | 725±30HLE | ±12 HLE | 12 HLE |
7 | C | 822±30HLC | ±12 HLC | 12 HLC |

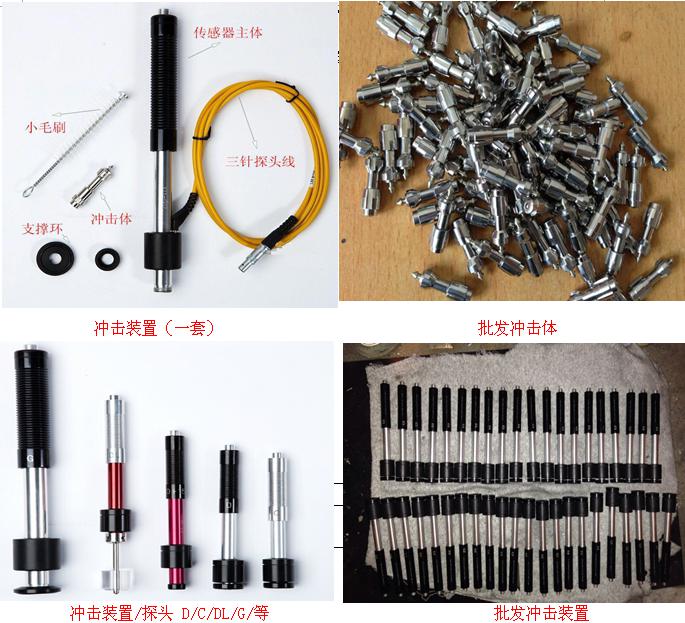

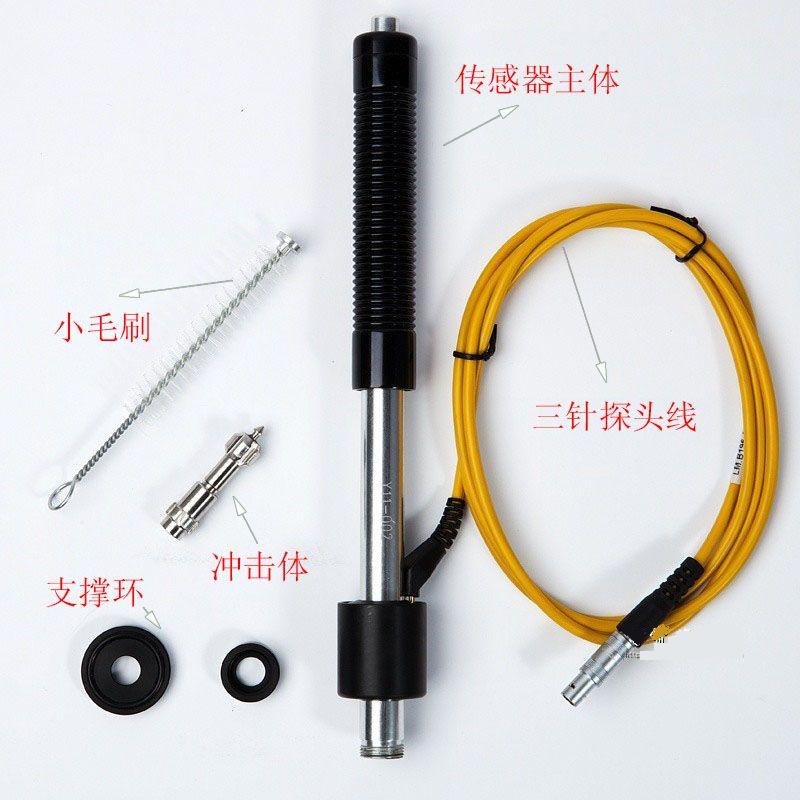

整套D型傳感器（包含：傳感器主體，三針探頭線纜，沖擊體+球頭，支撐環）
注意事項：
本儀器只能使用本公司提供的專用電池組和電源適配器（充電器），否則可能引起儀器損壞、電池漏液、起火甚至爆炸。
打印時或剛打印結束時請勿開啟紙倉蓋、用手或身體的任何部位接觸打印機芯，以免過高的溫度導致燙傷。
不要將電池投入火中，不要將電池短路、拆散或者加熱，否則可能導致電池漏液、起火甚至爆炸。
如果長時間存放儀器（不使用），請務必將電池開關置于“OFF”位置，否則可能導致電池失效、甚至漏液，進而損壞打印機。
保修說明：
用戶按《使用說明書》正常操作條件下，在兩年內產品發生質量問題，制造廠商免費保修。易損，易耗件除外。
