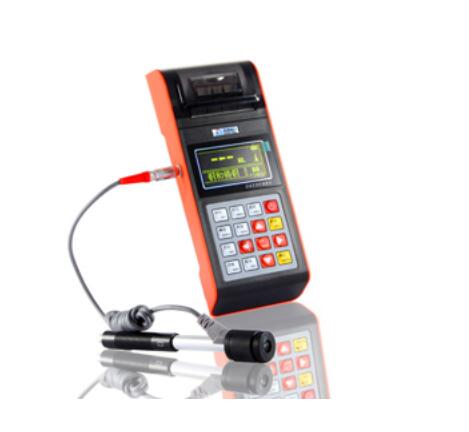

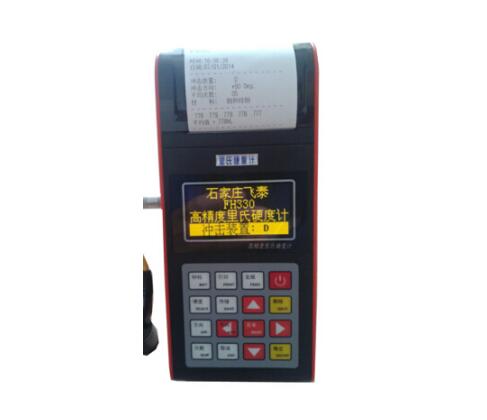

FH330一體打印型便攜式硬度計
一、FH330一體打印型便攜式硬度計概述：
FH330一體打印型便攜式硬度計，主機和打印機一體化設計，方便用戶打印測試結果，特別適合外測使用，是性價比高的一款便攜硬度計。儀器采用流線型人體工學結構設計，配有標準支架，采用大屏128×64點陣顯示器，信息豐富、直觀。無死角，方便操作和讀值。
適用材料：鋼和鑄鋼、合金工具鋼、不銹鋼、灰鑄鐵、球墨鑄鐵、鑄鋁合金、銅鋅合金（黃銅）、銅錫合金純銅、鍛鋼。
二、FH330一體打印型便攜式硬度計功能特點：
設計依據標準：《里氏硬度計技術條件》 JB/T 9378-2001；采用D型高精度沖擊裝置；
工業化殼體設計，堅固、小巧、便攜、可靠性高，
適用于惡劣操作環境，抗震動、沖擊和電磁干擾；
肖氏（HS）、里氏（HL）、布氏（HB）、洛氏（HRC/HRB/HRA）、維氏（HV）等7種硬度值實現一次測轉換；
大容量鎳氫充電電池及充電控制電路，剩余電量指示圖標，充電過程指示，可隨時了解充電程度；
具有開機示值軟件校準功能，保證數據在任意行業不同的規范和標準下適用與準確；
可選配7種不同的沖擊裝置，更換時不需校準，自動識別；
可預先設置硬度值上、下限，超限報警；
可存儲600組測量數值
全中文菜單、背光顯示、方便操作；
可配備功能強大的微機軟件，具有傳輸測量結果、測值存儲管理、測值統計分析、打印測值報告等豐富
足質量保證活動和管理的更高要求；
連續工作不少于200小時（不開打印時），自動休眠、自動關機等節電功能。
產品已經被廣泛應用于熱工、壓力容器、航空、航天、電力、石油、化工、管道、軍工、核工業、船舶、汽車、冶金、鋼構、鐵路、高校等行業的制造、生產、質控環節上。
三、FH330一體打印型便攜式硬度計技術參數:
測量范圍 (170-960)HLD，(19-683)HB，(13.5-101.7)HRB，(17.9-69.5)HRC，(59.1-88)HRA、(80-1042)HV 、（30.6~102.6)HS
測量方向:任意(360°)
適用材料:鋼和鑄鋼、合金工具鋼、不銹鋼、灰鑄鐵、球墨鑄鐵、鑄鋁合金、銅鋅合金(黃銅)、銅錫合金純銅、鍛鋼
示值誤差和示值重復性 D型沖擊裝置 ±6HLD(示值誤差)
硬度制氏 肖氏(HS)、里氏(HL)、布氏(HB)、洛氏(HRC/HRB/HRA)、維氏(HV)等7種
上下限設置范圍 (170-960)HLD
示值校準 具有示值軟件校準功能
數據存儲 600組測量值
數據接口 USB 2.0
工作電壓 6V鎳氫電池組
工作溫度 －10℃～＋55℃
存儲穩定 －20℃～＋75℃
外型尺寸 210×85×45mm(主機)
重量 0.6KG
四、FH330一體打印型便攜式硬度計應用領域：
機加工行業
特別適宜對大型零部件及不可拆卸部件的現場硬度測試
模具型腔
重型工件
壓力容器、汽輪發電機組及其設備的失效分析
實驗空間很狹小的工件
軸承及其它零件
金屬材料倉庫的材料區分
大型工件大范圍內多處測量部位的快速檢測.

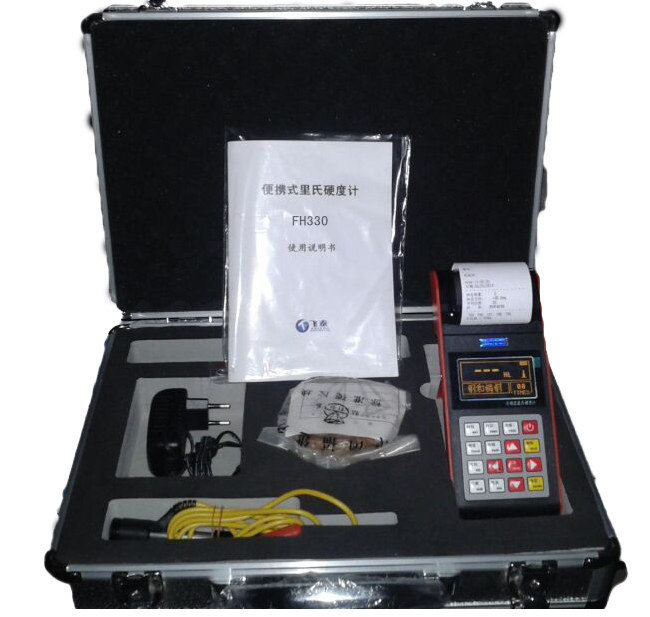

五、FH330便攜式里氏硬度計標準配置
標準配置
| 序號 | 名稱 | 數量 | 備注 |
1 | 儀器主機 | 1臺 |
| |
2 | D型沖擊裝置 | 1只 |
| |
3 | 標準里氏硬度塊 | 1塊 |
| |
4 | 尼龍刷A | 1只 |
| |
5 | 小支承環 | 1只 |
| |
6 | 電源適配器（充電器） | 1只 |
| |
7 | 打印紙 | 1卷 |
| |
8 | 隨機資料 | 1份 |
| |
9 | 儀器箱 | 1只 |
| |
10 | 分析軟件光盤 | 1套 | 計算機上應用 | |
11 | 通信電纜 | 1條 |
|
注意事項：
本儀器只能使用本公司提供的專用電池組和電源適配器（充電器），否則可能引起儀器損壞、電池漏液、起火甚至爆炸。
打印時或剛打印結束時請勿開啟紙倉蓋、用手或身體的任何部位接觸打印機芯，以免過高的溫度導致燙傷。
不要將電池投入火中，不要將電池短路、拆散或者加熱，否則可能導致電池漏液、起火甚至爆炸。
保修說明：
用戶按《使用說明書》正常操作條件下，在兩年內產品發生質量問題，制造廠商免費保修。易損，易耗件除外。
沖擊裝置技術參數一覽
異型沖擊裝置 | DC（D）/DL | D+15 | C | G | |
沖擊能量 |
11mJ |
11mJ |
2.7mJ |
90mJ | |
球頭硬度: |
1600HV |
1600HV |
1600HV |
1600HV | |
沖擊裝置直徑: |
20mm |
20mm |
20mm |
30mm | |
試件硬度 | 940HV | 940HV | 1000HV | 650HB | |
試件表面平均粗糙度Ra: | 1.6μm | 1.6μm | 0.4μm | 6.3μm | |
試件重量: |
大于5kg |
大于5kg |
大于1.5kg |
大于15kg | |
試件厚度 |
5mm |
5mm |
1mm |
10mm | |
硬度300HV時 |
壓痕直徑 |
0.54mm |
0.54mm |
0.38mm |
1.03mm |
硬度600HV時 |
壓痕直徑 |
0.54mm |
0.54mm |
0.32mm |
0.90mm |
硬度800HV時 |
壓痕直徑 |
0.35mm |
0.35mm |
0.35mm |
-- |
沖擊裝置適用范圍 | DC型測量孔或園柱筒內;DL型測量細長窄槽或孔 | D+15型測量溝槽或凹入的表面 | C型測量小輕薄部件及表面硬化層 | G型測量大厚重及表面較粗糙的鑄鍛件 | |
