美國i-CHEQ手持合金分析光譜儀

技術方案書

一、產品介紹及配置

1. 產品名稱及型號： i-CHEQ手持式合金分析光譜儀  F2-5000

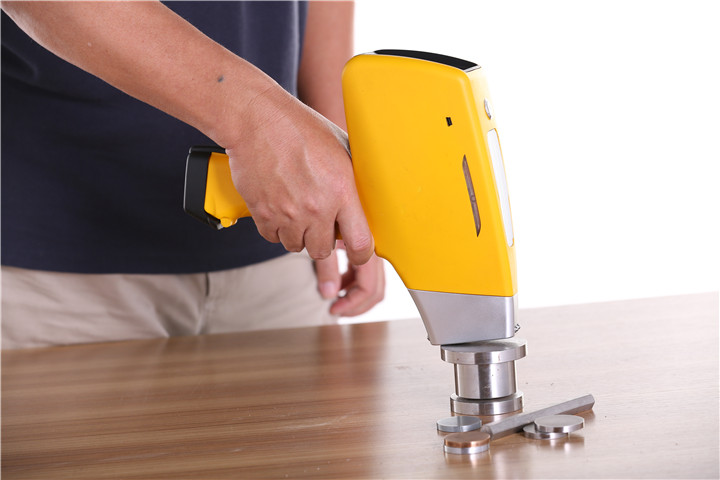

2. 產品圖片：

 i-CHEQ手持式合金分析光譜儀  F2-5000

3. 工作條件

● 工作溫度：-35～+50℃

● 相對濕度：≤80%

4.產品配置：

(1) X熒光光譜分析儀主機一臺；

(2) 合金分析專用測試軟件一套；

(3) 鋰電池(兩塊) ；

(4) 鋰電池充電器一套；

(5) 專用數據下載USB數據線一套；

(6) 316標準帽一塊；

(7) 用戶手冊一份；

(8) 儀器出廠檢驗合格證書 ；

(9）窗口保護膜二片；

(10) 防水主機保護箱一個；

5. 技術參數及指標:

【重量】基本上重量:1.4kg，上電池后:1.5kg

【尺寸(高x寬x長)】250mm x89mm x 246mm

【激發源】射線管靶材可選擇 銀（Ag）、鎢（W）

【電壓電流與功率】大功率微型X射線管50KV、100MA、4W

【濾波器】六種可選擇的濾波器根據不同的實物自動調節

【探測器】高性能高分辨率Si-Pin X射線探測器

【探測器制冷溫度】 Peltier效應半導體制冷,制冷溫度-35

【標準片】外置316標準帽 帶有測試窗口保護功能；

【解析度】<180< span="">

【電源】8小時/2塊鋰電源及交流電源

【處理器】Intel 400MHz StrongArm處理器

【操作系統】移動Windows CE系統

【兼容性】藍牙

【軟件標準模式】Alloy

【數據處理】8G大容量數據存儲卡：≥40, 000組數據及光譜圖。

【數據分析】多種分析模式，包括基本參數，Compton歸一化，經驗校準模式。

【數據顯示】集中于ppm與百分比（％）顯示，光譜或峰強度（計數率）或用戶定的單位

【數據傳輸】RS232串行電纜，藍牙，EXCEL輸出。

【顯示屏】彩色，高分辨率3.5寸TFT工業級觸摸屏，大圖標圖形界面，任何光線條件下清晰可見；

【外形設計】一體化機身設計，堅固，防水防塵防凍，有效防振，適合野外、潮濕或低溫等環境使用。

【安全操作】一觸式“扳機”，軟件自動定時鎖扳機或自動停止測試防護功能；判斷測試窗前方?jīng)]有樣品后2秒內自動關閉X射線

【分析元素】可分析從Ti(鈦)到U(鈾)之間所有元素，本機標配元素：

Cr鉻,  Mn錳,  Fe鐵,  Ni鎳,    Cu銅,  Zn鋅,  Hg汞,  Pb鉛,      Se 硒,  Zr 鋯,   Co鈷,  V 釩,    Mo鉬,  Ag銀,  Cd鎘,  Sn錫,  Sb銻,  Ti 鈦,    Al 鋁,  Hf鉿,   Ta 鉭,  W鎢,  Re錸,  Pd鈀,  Au 金,  Pt 鉑,   Rh銠,  Ru 釕,   Nb鈮,  Bi鉍,   Br 溴   Th釷等元素；

【測試環境條件】溫度-35～+50℃，濕度＜80%RH。

【校正】儀器出廠前已經校正；但儀器仍具有可建立有針對性的校正曲線功能，  適用于特定樣品的精確測試

【結果報告】儀器配有標準USB接口及藍牙無線傳輸，可直接向電腦或網絡存儲設備傳輸數據，可直接以定制EXCEL格式下載測量數據及其X射線譜圖。可設置用戶權限、生成定制報告和打印分析報告

【防輻射功能】儀器把手和距儀器外殼的10～100㎝的空間范圍內，輻射劑量率＜2.5μSv/h。

【元素含量分析范圍】1 PPm到99.99%；

二、產品功能、分析精度及穩定性

（一）功能

（1）、可分析Ti（鈦）到U（鈾）之間所有元素。

（2）、 可分析的合金號高達2000多種，機器自帶合牌號數據庫多達300種，
 同時用戶可自定義添加300多種合牌牌號數據庫。

（3）、用于不銹鋼、合金鋼、工具鋼牌號鑒定及成份、含量檢測，包含常用不銹鋼牌號201 203 301 304 316 321等幾百種。

（4）、用于銅合牌號及成份檢測，包含黃銅、青銅、紫銅、純銅等等。
（5）、用于各種雜合金成份及檢測，包含鈦合金、錫合金、鉛合金、鎢合金、鋅合
金、鋁合金、鎳合金等等。

（6）、用于貴金屬檢測。包含金、銀、鉑、銠、鈀。

（二）分析精度及穩定性：

成份分析;

同時可分析不銹鋼，銅合金，鋅合金，鋁合金，鐵合金，鉛錫合金等其他合金。

暫時不能分析元素H, He, Li, Be, B, C, N, O，Mg, S, P, Si:

分析精度及穩定性：

1） 金屬含量的檢測限達20～30ppm，對這些金屬測試分析穩定的讀取允許差值本儀器已達到下列標準：

    A. 檢測含量大于5%的元素穩定的測試讀取差值小于0.1～0.2%

    B. 檢測含量在0.5～5%的元素穩定的測試讀取差值達0.05%～0.1%

    C. 檢測含量在0.1～0.5%的元素穩定的測試讀取差值達0.01～0.03%

    D. 檢測含量低于0.1%的元素測試讀取變化率10～15%

2）. 可以檢測分析樣品狀態：固體，粉末。

三、產品優勢及軟件說明

（一）. 產品優勢

1、采用高性能的Si-Pin探測器，具有更高的檢測精度。

2、實現現場、快速、無損、準確的檢測,2-3秒顯示合金號、元素、百分比含量。

3、采用50KV、100mA、4W的X射線管技術使儀器兼?zhèn)涓脵z測下限及輻射安全保證。

4、采用智能光束（Smart Beam）可Ti、V精度可達0.02%,能很好的區分不銹鋼304 與321,鉻合金P91與9鉻,鈦合金7級鈦與純鈦等等。

5、更低的探測器溫度，-35℃的超低溫工作狀態，使儀器具有卓越的解析度。

6、更高的檢測精度，多次測試的平均值統計功能可有效地提高儀器的檢測精度。

7、不規則或者很小樣品的智能探測，如頭發絲(0.06MM)這樣細的絲也能立即測試辨認。

8、自動停止功能，窗口前無被測物體，啟動儀器會在2秒后自動停止測試.

9、可延伸的探頭對管道內壁、焊縫、小型部件等平常難以接觸的位置進行檢測。

10、儀器自帶高清分辨率顯示屏幕，可在現場隨意指定、查看、編輯測試信息及結果。。

11、無需借助電腦，可在現場添加、編輯、刪除合金號。

12、儀器采用鋁合金具有更強的散熱能力、抗震動能力、自動防幅射保險裝置。

13、采用人性化一鍵式按鈕設計，用戶在測試過程中無需一直壓住按鈕。

14、測試結果可以連接電腦輸出打印，儀器具有標準測試結果版本，極大方便客戶編輯、打印結果信息。

15、儀器可以實現遠程監控功能，維修工程師可以通過互聯網遠程進行儀器軟件安裝、維修功能，24小時確?？蛻魴C(jī)器不宕機。

16、儀器采用Windows CE操作系統，確保儀器操作系統更穩定、功能更強大。

17、儀器自帶標準塊，每次開機儀器自動標準化，標準化通過，儀器才能正常使用。如標準化不通過，儀器則不能使用。確保儀器每次使用都是處于正常精度保證范圍內。

18、儀器采用基本參數法（FP Method），測試之前不需要了解測試樣品的種類，不需要選定測試曲線。

19、測試結果可轉成Excel 輸出，也可至個人電腦或者是利用藍牙直接傳輸至筆記型電腦列印輸出，歸檔。

（二）軟件說明

1．儀器工作原理說明

l XRF就是X射線熒光光譜分析儀(X Ray Fluorescence Spectrometer) 。 人們通常把X射線照射在物質上而產生的次級X射線叫X射線熒光 ，而把用來照射的X射線叫原級X射線。

l 當能量高于原子內層電子結合能的高能X射線與原子發生碰撞時，驅逐一個內層電子而出現一個空穴，使整個原子體系處于不穩定的激發態，激發態原子壽命約為10-12~10-14S，然后自發地由能量高的狀態躍遷到能量低的狀態。

l 當較外層的電子躍入內層空穴所釋放的能量不在原子內被吸收，而是以輻射形式放出，便產生X射線熒光(特征X射線)，其能量等于兩能級之間的能量差。

l 特征X射線熒光產生：  碰撞→躍遷↑(高) →空穴→躍遷↓(低)

l 不同元素發出的特征X射線熒光能量和波長各不相同，因此通過對其的能量或者波長的測量即可知道它是何種元素發出的，進行元素的定性分析。線強度跟這元素在樣品中的含量有關，因此測出它的強度就能進行元素的定量分析。

2. 軟件工作

光譜儀采用了目前國際上先進的軟件算法，基本參數法（FP）。公司經過近10年的開發和完善，使軟件已經具備了完善的使用內容外，還具備強大的教學和科研開發功能。

光譜儀軟件算法的主要處理方法

1) Smoothing譜線光滑處理

2) Escape Peak Removal 逃逸峰去除

3) Sum Peak Removal  疊加峰去除

4) Background Removal  背景勾出

5) Blank Removal  空峰位去除

6) Intensity Extraction  強度提取

7) Peak Integration  圖譜整合

8) Peak Overlap Factor Method  波峰疊加因素方法

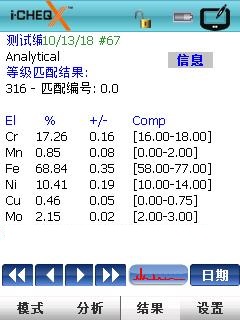

3. 測試界面

四、主要客戶名單

以下僅為部分客戶參考名單：

五、產品保修及售后服務

     ●  24小時/7天不間斷服務

     ● 4小時內響應回復

     ● 遠程在線故障診斷排除

     ● 長期備品備件保有庫存

     ● 新機免費安裝培訓

     ● 新機15天內包換

     ● 可根據客戶要求定

     ● 新機保修一年 終身免費維護
